| ◇結構特點 Features or structure |
|
|
9700系列熱保護器是由碟形高靈敏雙金屬片、動觸頭、靜觸片、固定底座、外殼、耐溫導線等組成。工作時雙金屬片處于自由狀態，動觸頭與靜觸片閉合，電路導通。當使用電器因故障發熱而使溫度上升至熱保護器的動作溫度時，雙金屬片受熱產生內應力而迅速動作，推開動觸頭離開靜觸片而斷開電路，從而切斷故障電器電源起到保護電器作用。當被保護電器溫度下降到熱保護器的額定復位溫度值時，雙金屬片恢復到初始狀態觸點閉合，電器恢復正常工作。該產品具有電阻小、感溫快、動作迅速、安全可靠、體積小等優點。 |
| 產品適用于馬力電機、充電電池、電熱器具、變壓器、汽車馬達、集成電路及一般電氣設備的保護作用。
|
 |

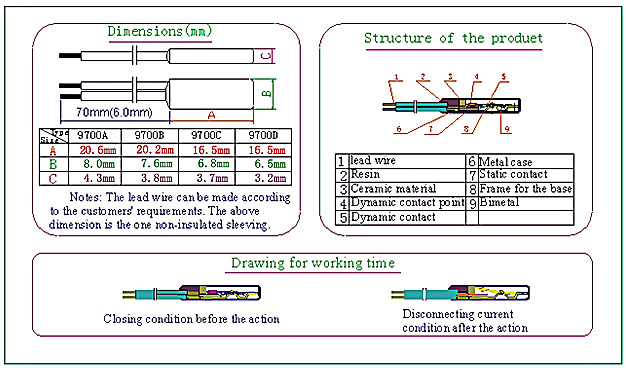

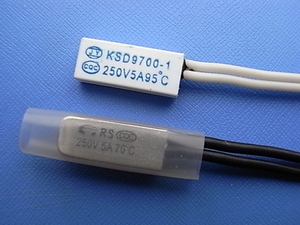

| ◇產品尺寸 |
| A. ABS標準塑料外殼: 20.6mm×8.0mm×4.3mm |
| B. ABJ標準金屬外殼：20.2mm×7.6mm×3.8mm |
| C. BBS小體積塑料外殼: 16.5mm×6.8mm×3.7mm |
| D. BBJ小體積金屬外殼：16.5mm×6.5mm×3.2mm |
| |
| |
 |

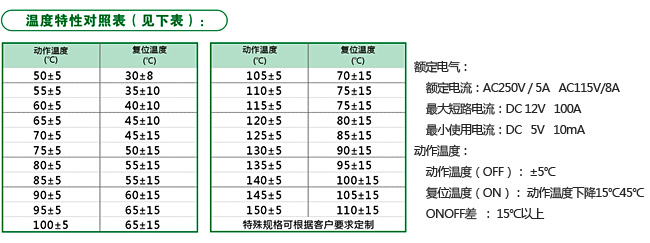

| ◎接觸電阻: 觸頭在閉合狀態下，熱保護器兩觸點間的接觸電阻應不大于30mΩ。 |
| ◎絕緣電阻: 100MΩ以上 |
| ◎電氣強度: 對熱保護器下列部位間施加頻率為50Hz的基本正弦波試驗電壓(有效值),歷時1S應無閃絡和擊穿現象. |
| A 在觸頭熱分?jǐn)酄顟B(tài)下，兩引出線之間：500V |
| B 在觸頭常閉狀況下，引出線與外殼絕緣層表面之間：1500V |
9700系列溫度開關
